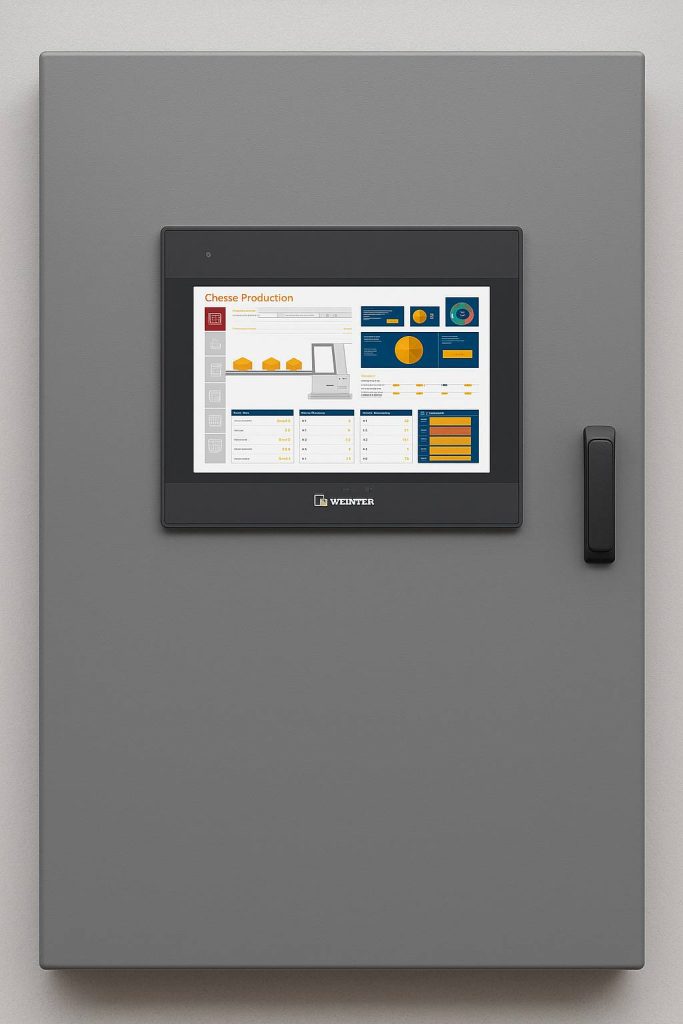

یکی از رایج ترین روش ها برای مانیتورینگ صنعتی با استفاده از HMI وینتک در کنار PLC زیمنس است. شرکتهای پیشرو در این عرصه، همچون وینتک (Weintek) با ارائه نمایشگرهای صنعتی (HMI) قدرتمند و زیمنس (Siemens) با کنترلکنندههای منطقی برنامهپذیر (PLC) پیشرفته، نقش کلیدی در این زمینه ایفا میکنند. برقراری ارتباط مؤثر بین HMI وینتک و PLC زیمنس، به کاربران امکان میدهد تا به طور کامل بر سیستمهای خود نظارت داشته و آنها را کنترل نمایند.این مقاله از روبونیکس به بررسی جامع مانیتورینگ صنعتی با استفاده از HMI های شرکت وینتک و نحوه ارتباط آنها با PLC های زیمنس میپردازد.
چرا مانیتورینگ صنعتی وینتک و ارتباط با PLC زیمنس اهمیت دارد؟
HMI های وینتک به دلیل رابط کاربری گرافیکی جذاب، کاربری آسان نرمافزار برنامهنویسی EasyBuilder Pro و قیمت رقابتی، به گزینهای محبوب در صنعت تبدیل شدهاند. از سوی دیگر، PLC های زیمنس، بهویژه سریهای S7 (مانند S7-1200، S7-1500، S7-300 و S7-400)، به دلیل پایداری، قدرت پردازش بالا و قابلیتهای گسترده، استانداردی در اتوماسیون صنعتی محسوب میشوند.
ترکیب این دو برند قدرتمند، مزایای زیر را به همراه دارد:
- نظارت و کنترل بیدرنگ: مشاهده وضعیت لحظهای فرآیندها، پارامترهای کلیدی و عملکرد تجهیزات.
- عیبیابی آسان: شناسایی سریعتر خطاها و مشکلات سیستم با استفاده از آلارمها و پیامهای گویا.
- جمعآوری و تحلیل دادهها: ثبت اطلاعات فرآیند برای بهینهسازی، گزارشگیری و نگهداری پیشگیرانه.
- افزایش بهرهوری: کنترل بهتر فرآیندها منجر به کاهش زمان توقف و افزایش راندمان تولید میشود.
پروتکلهای ارتباطی متداول بین HMI وینتک و PLC زیمنس درمانیتورینگ صنعتی
انتخاب پروتکل ارتباطی مناسب، اولین گام برای برقراری ارتباط موفق بین HMI وینتک و PLC زیمنس است. وینتک از طیف وسیعی از درایورها و پروتکلهای ارتباطی پشتیبانی میکند که امکان اتصال به اکثر PLC های زیمنس را فراهم میسازد. برخی از متداولترین پروتکلها عبارتند از:
- اترنت صنعتی (Industrial Ethernet):
- Profinet (پروفینت): استاندارد ارتباطی مدرن زیمنس که سرعت بالا و کارایی فوقالعادهای را ارائه میدهد. بسیاری از HMI های جدید وینتک از ارتباط پروفینت با PLC های سری S7 زیمنس پشتیبانی میکنند.
- ISO on TCP (S7 Communication): یکی از رایجترین روشهای ارتباطی مبتنی بر اترنت برای PLC های سری S7 زیمنس . در این روش، HMI وینتک به عنوان یک کلاینت به PLC متصل میشود.
- Modbus TCP/IP: یک پروتکل باز و پرکاربرد که توسط هر دو دستگاه پشتیبانی میشود و راهحلی ساده برای ارتباط در شبکههای اترنت است.
- ارتباط سریال (Serial Communication):
- MPI (Multi-Point Interface): پروتکل اختصاصی زیمنس برای ارتباط با PLC های قدیمیتر سری S7-300/400 و برخی مدلهای S7-200. برخی HMI های وینتک با پورت سریال و درایور مناسب، از این پروتکل پشتیبانی میکنند.
- PPI (Point-to-Point Interface): پروتکل ارتباطی برای PLC های سری S7-200 زیمنس.
- Modbus RTU/ASCII: پروتکلهای سریال رایج که در صورت پشتیبانی توسط هر دو دستگاه، قابل استفاده هستند. این روش معمولاً از طریق پورتهای RS-485 یا RS-232 انجام میشود.
- Profibus DP (پروفیباس دیپی): یک فیلدباس قدرتمند و رایج که توسط زیمنس توسعه داده شده است. برخی مدلهای HMI وینتک با ماژولهای ارتباطی اضافی یا پورتهای داخلی، قابلیت اتصال به شبکه پروفیباس را دارند.
مراحل کلیدی برقراری ارتباط و مانیتورینگ صنعتی
فرآیند اتصال HMI وینتک به PLC زیمنس شامل چند مرحله اصلی در نرمافزارهای مربوطه و تنظیمات سختافزاری است:
انتخاب مدل HMI و PLC مناسب: اطمینان حاصل کنید که مدلهای انتخابی از پروتکل ارتباطی مورد نظر شما پشتیبانی میکنند.
- تنظیمات سختافزاری:
- اتصال فیزیکی: برقراری اتصال کابلی صحیح بین HMI و PLC بر اساس پروتکل انتخابی (کابل اترنت، کابل MPI/PPI، کابل RS-485 و غیره).
تنظیمات شبکه (برای ارتباط اترنت): تخصیص آدرس IP منحصربهفرد و معتبر به HMI و PLC در یک رنج شبکه. اطمینان از تنظیم صحیح Subnet Mask و Gateway (در صورت نیاز).
- پیکربندی در نرمافزار برنامهنویسی PLC زیمنس (مانند TIA Portal یا SIMATIC Manager):
- پیکربندی سختافزار: تعریف PLC و ماژولهای ارتباطی آن.
- تنظیمات ارتباطی: فعالسازی و پیکربندی پورت یا پروتکل ارتباطی مورد نظر. برای مثال، در ارتباط اترنت با S7-1200/1500، ممکن است نیاز به فعالسازی گزینه “Permit access with PUT/GET communication from remote partner” در تنظیمات حفاظتی PLC باشد.
تعریف دیتا بلاکها (Data Blocks – DBs): سازماندهی متغیرها و دادههایی که قرار است با HMI تبادل شوند در دیتا بلاکها. استفاده از آدرسدهی مطلق (Absolute Addressing) یا نمادین (Symbolic Addressing) بسته به نوع پروتکل و تنظیمات HMI.
- پیکربندی در نرمافزار برنامهنویسی HMI وینتک (EasyBuilder Pro):
- ایجاد پروژه جدید: شروع یک پروژه جدید و انتخاب مدل HMI مورد استفاده.
- تنظیمات سیستم (System Parameter Settings):
- انتخاب دستگاه (PLC): از لیست درایورهای موجود، درایور مربوط به PLC زیمنس و پروتکل ارتباطی مورد نظر را انتخاب کنید. برای مثال:
- Siemens S7-1200/1500 (Ethernet)
- Siemens S7-300/400 (Ethernet)
- Siemens S7-200 (PPI)
- Modbus TCP/IP
- تنظیمات پارامترهای ارتباطی: وارد کردن آدرس IP مربوط به PLC (در صورت ارتباط اترنت)، شماره Rack و Slot (برای S7-300/400)، آدرس MPI/PPI و سایر پارامترهای خاص پروتکل.
- تعریف تگها (Tags) یا متغیرها: ایجاد تگهایی در HMI که به آدرسهای حافظه مربوطه در PLC (مانند ورودیها، خروجیها، حافظههای میانی (M)، دیتا بلاکها (DB)) متصل میشوند. این تگها برای نمایش مقادیر، ارسال دستورات و کنترل فرآیند استفاده میشوند.
طراحی صفحات گرافیکی: ایجاد صفحات نمایش با استفاده از المانهای گرافیکی موجود در EasyBuilder Pro مانند دکمهها، نمایشگرهای عددی، نمودارها، آلارمها و غیره. این المانها به تگهای تعریف شده متصل میشوند.
- دانلود پروژه و تست ارتباط:
- دانلود برنامه به PLC: انتقال برنامه پیکربندی شده به PLC زیمنس.
- دانلود پروژه به HMI: انتقال پروژه طراحی شده در EasyBuilder Pro به HMI وینتک.
تست و عیبیابی: بررسی صحت عملکرد ارتباط، نمایش صحیح دادهها و اجرای صحیح دستورات از طریق HMI. در صورت بروز مشکل، تنظیمات ارتباطی و آدرسدهی تگها را در هر دو نرمافزار بررسی کنید.
قابلیتهای مانیتورینگ صنعتی پیشرفته با HMI وینتک
HMI های وینتک با نرمافزار EasyBuilder Pro، امکانات مانیتورینگ صنعتی متنوعی را در ارتباط با PLC های زیمنس ارائه میدهند:
- نمایش دادههای لحظهای (Real-time Data Display): نمایش مقادیر سنسورها، وضعیت موتورها، ولوها و سایر پارامترهای فرآیند به صورت عددی، متنی یا گرافیکی.
- مدیریت آلارم (Alarm Management): تعریف و نمایش آلارمها بر اساس شرایط تعریف شده در PLC. ثبت تاریخچه آلارمها برای تحلیل و عیبیابی.
- نمودارهای روند (Trend Charts): نمایش تغییرات مقادیر متغیرها در طول زمان به صورت نمودار، که برای تحلیل عملکرد سیستم و شناسایی الگوها بسیار مفید است.
- ثبت دادهها (Data Logging): ذخیرهسازی مقادیر متغیرهای مهم در حافظه HMI یا حافظه USB متصل به آن، برای استفادههای بعدی مانند گزارشگیری یا تحلیل آفلاین.
- مدیریت دستور پخت (Recipe Management): امکان تعریف و ذخیره مجموعهای از پارامترها (دستور پخت) برای فرآیندهای مختلف و بارگذاری آسان آنها بر روی PLC.
- سطوح دسترسی کاربران (User Access Levels): تعریف کاربران مختلف با سطوح دسترسی متفاوت برای افزایش امنیت سیستم.
- پشتیبانی از اسکریپتنویسی (Macro): امکان نوشتن کدهای ماکرو برای اجرای عملیات پیچیدهتر و سفارشیسازی عملکرد HMI.
اتصال از راه دور (Remote Access): برخی مدلهای HMI وینتک از قابلیتهایی مانند VNC سرور پشتیبانی میکنند
که امکان مانیتورینگ صنعتی و کنترل سیستم از راه دور از طریق کامپیوتر یا موبایل را فراهم میآورد.
نکات مهم و بهترین تجارب
- مطالعه دقیق مستندات: همیشه به دفترچه راهنمای HMI وینتک و PLC زیمنس و همچنین مستندات مربوط به پروتکل ارتباطی مورد استفاده مراجعه کنید.
- استفاده از آخرین نسخه نرمافزارها: بهروزرسانی نرمافزارهای EasyBuilder Pro و TIA Portal (یا SIMATIC Manager) میتواند به پایداری و دسترسی به جدیدترین قابلیتها کمک کند.
- آدرسدهی دقیق: دقت در آدرسدهی متغیرها در HMI و تطابق آن با آدرسهای موجود در PLC بسیار حیاتی است. هرگونه اشتباه در این مرحله منجر به عدم ارتباط صحیح دادهها میشود.
- شبکهبندی اصولی: در ارتباطات مبتنی بر اترنت، از کابلها و سوئیچهای شبکه با کیفیت و مناسب برای محیطهای صنعتی استفاده کنید.
- مدیریت خطا: در برنامهنویسی PLC و طراحی صفحات HMI، به مدیریت خطاها و نمایش پیامهای مناسب به اپراتور توجه کنید.
تهیه نسخه پشتیبان: به طور منظم از پروژههای HMI و برنامههای PLC نسخه پشتیبان تهیه کنید.
نتیجهگیری
ترکیب HMI های قدرتمند و کاربرپسند وینتک با PLC های قابل اعتماد و پیشرفته زیمنس، راهحلی ایدهآل برای سیستمهای مانیتورینگ صنعتی و کنترل فراهم میکند. با درک صحیح پروتکلهای ارتباطی، انجام دقیق مراحل پیکربندی در نرمافزارهای EasyBuilder Pro و پلتفرم زیمنس، و بهرهگیری از قابلیتهای متنوع مانیتورینگ صنعتی، میتوان سیستمهایی کارآمد، قابل اعتماد و با قابلیت نگهداری آسان ایجاد کرد. این امر نه تنها به بهبود فرآیندهای تولید کمک میکند، بلکه زمینه را برای تصمیمگیریهای هوشمندانهتر بر اساس دادههای دقیق فراهم میسازد.
امیدواریم این مقاله راهنمای مفیدی برای شما در جهت پیادهسازی موفق سیستمهای مانیتورینگ صنعتی با استفاده از تجهیزات وینتک و زیمنس باشد.
